Услуги по соединению труб Zap-Lok

Общая информация

Более 40 лет метод соединения Zap-Lok используется для безопасной и надежной транспортировки сырой нефти, природного газа, газовых жидкостей, углекислого газа, воды и других назначений. Типичные области применения включают внутрипромысловые системы сбора и распределения, магистральные и специализированные трубопроводы. Десятки тысяч километров стальных труб были соединены с использованием процесса Zap-Lok в широком диапазоне рабочих условий.

Оборудование для соединения труб Zap-Lok применяется практически на всех типах местности, в суровых погодных условиях и во враждебных средах. Метод широко используется для строительства морских трубопроводных систем и для соединения труб с внутренним и наружным покрытием.

Метод Zap-Lok можно использовать для соединения тонкостенных труб, которые не могут быть легко сварены; и из-за того, что в процессе соединения не требуется тепло, покрытое соединение Zap-Lok может содержать коррозионную жидкость без коррозионной уязвимости резьбовых соединений или поврежденного внутреннего покрытия в результате высокой температуры, полученной при сварке.

Как и другие методы соединения стальных труб, и в соответствии со всеми соответствующими отраслевыми нормами и практиками, соединение Zap-Lok образует соединение, которое в конечном итоге прочнее, чем сама основная труба в условиях нагрузки. Это позволяет проектировать трубопроводную систему на основе 100% прочности исходной трубы. Лабораторные испытания доказали, что соединение Zap-Lok является прочным, надежным и герметичным. В частности, испытания пределов осевого растяжения и сжатия, изгиба труб и пределов давления показывают, что соединения Zap-Lok разрушались только на уровнях выше уровней, предписанных указанным минимальным пределом текучести (SMYS) исходной стали. Кроме того, соединение Zap-Lok полностью совместимо с оборудованием для проведения дефектоскопии и гидростатического контроля. При условии правильной установки и управления, метод соединения Zap-Lok соответствует всем действующим стандартам безопасности трубопроводов.

Система Zap- Lok™ обеспечивает значительные преимущества по скорости строительства и общей стоимости по сравнению с другими методами соединения труб. Система заменяет переменную производительность, надежность и стоимость сварщиков и другой квалифицированной рабочей силы высокоэффективным гидравлическим оборудованием Zap-Lok.
Каждое соединение Zap-Lok тщательно подготавливается и проверяется для обеспечения наивысшей целостности соединения в полевых условиях. Наши процедуры контроля качества подтверждают, что каждая плавка трубы соответствует как размерным допускам API, так и нашим собственным спецификациям Zap-Lok, что снижает большой процент осложнений, которые обычно возникают во время строительства.

Zap-Lok подходит для трубопроводов с покрытием и без, наземных и морских, а также для любой местности, климатических условий и конфигураций.

• Трубопроводы для транспортировка нефти, газа и газового конденсата.
• Трубопроводов для перекачки CO2 и воды.
• Трубопроводы высокого давления.
• Система транспортировки кислого газа.

Преимущества:

• Строительство трубопроводов диаметром 60.33 до 323.85 мм (от 2 до 12 дюймов), с толщиной стенки до 17.48 мм (Schedule 80), марки стали до X-65.
• Обеспечение постоянного, высокопрочного соединения.
• Минимизация требований к сварке в полевых условиях.
• Постоянное качество каждого соединения снижает риск.
• Скорость строительства трубопроводов до 5 км/сутки.
• Соответствие стандартам ASME B-31.4, B-31.3 и B-31.8.
• Снижение потребности в рабочей силе и инфраструктуре.
• Сокращение времени и затрат на монтаж трубопровода.
• Снижение рисков, связанных с нарушением требований ОТ, ТБ и ООС при монтаже и сварке.

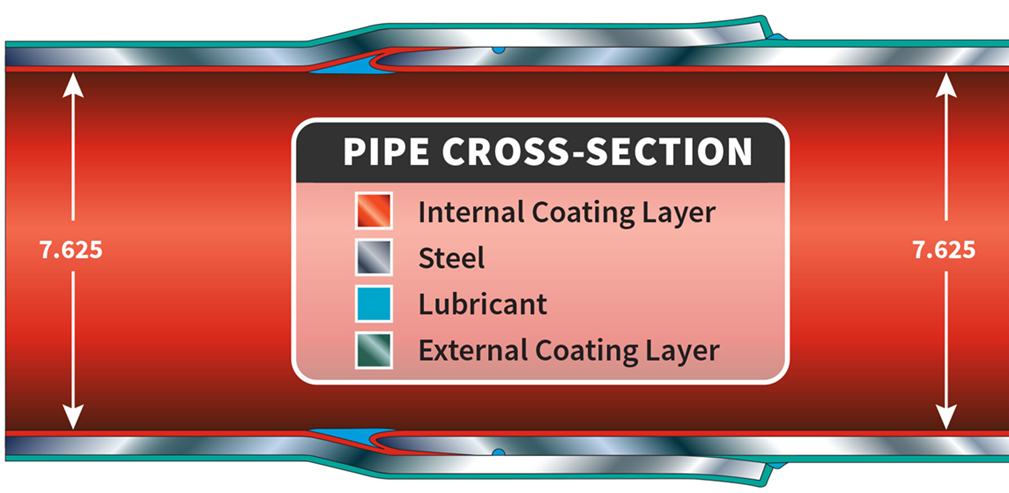

Zap-Lok и внутренние покрытия

Соединения Zap-Lok улучшают целостность покрытия и упрощают строительство трубопровода. Zap-Lok позволяет использовать внутренние покрытия без риска повреждения области соединения.

Zap-Lok и внешние покрытия

При работе в коррозионных средах необходимо соблюдать особую осторожность, чтобы предотвратить развитие потенциальных пропусков на защитном слое покрытия во время традиционной сварки. Устраняя требования к сварке незащищенной голой стали и высокой температуры при сварке, соединения Zap-Lok обеспечивают непрерывный слой покрытия без пропусков, свободный от зоны термического влияния.

Для получения дополнительной информации, пожалуйста, обратитесь к https://www.nov.com/products/zaplok-pipeline-connection-system.
